DN、dn/De、Φ 有什么区别？

某污水项目因图纸标注“DN50”，施工方误作外径采购了 Φ50mm 的管道。由于 DN50 的实际外径通常为 63mm左右，这 10mm 的致命偏差导致设备无法对接， 工期延误 2 周，直接损失高达 37 万。

这种“见数即买”的教训在工地屡见不鲜。必须认清一个事实：DN、De、Φ 根本不是同一把尺子。搞混它们，轻则材料报废，重则返工赔钱。

三兄弟的差异：DN 是"身份证号"，De 是"实际腰围"，Φ 是"通用尺寸"

DN（公称直径）：多用于镀锌钢管、铸铁管等金属管材体系，不是外径，也不是内径，而是为了统一管件连接标准而设立的“名义尺寸代号”。就像衣服的 M、L、XL 码，你买 DN50 的法兰，无论配镀锌钢管还是 PVC 管都能装上，因为DN 管的是“能不能对接”，而不是“管子多粗”。

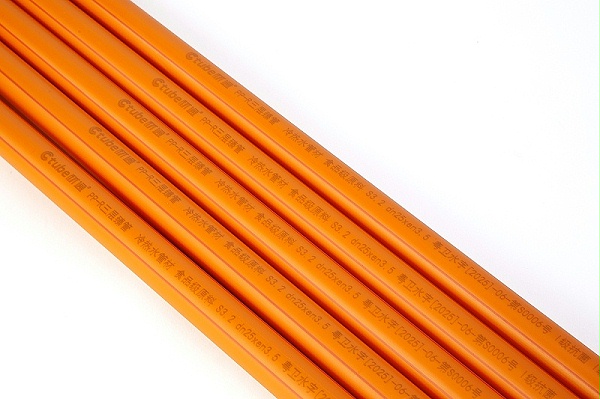

De（公称外径）：管子外径的实际测量值，多用于 PPR、PE、PVC 等塑料管。标注“De25”就是外径25mm。这里要注意现行国家标准（如 GB/T 50106《建筑给水排水制图标准》）的规范写法已更换为小写（dn）。

Φ（直径符号）：数学和工程图中的通用直径符号。它本身不具备尺寸体系含义，具体指外径还是内径，完全取决于图纸的标注上下文和材质标准。

最关键的认知：同样叫“DN25”，塑料管和钢管的外径差了多少？

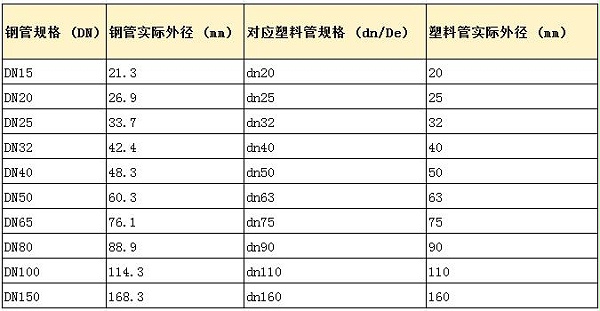

这里为大家整理了一份常用钢管（DN）与塑料管（dn/De）的规格对照表。

看到了吗？DN25 的 PPR 水管外径是 32mm，而 DN25 的钢管外径是 33.7mm，两者差了 1.7mm。看起来不多，一旦选错足以让法兰螺栓孔对不上、密封圈压不紧。

经验之谈：怎样下单才不容易出错？

在实际项目中，我们见过不少因为尺寸符号混淆导致的“翻车”案例。有的朋友拿到图纸只看数字，不看符号后缀，结果到货后发现法兰对不上；还有的只报 DN 值却不说明材质，结果供应商按常规配了钢管外径，现场却是塑料管系统。这些教训总结下来，其实可以归纳为几个容易被忽略的关键点：

先确认材质，再谈尺寸。管道的材质决定了你该用 DN还是 dn/De体系。

图纸上的符号要“对号入座”。看到 DN 就去查对应材质的 De 或 Φ 对照值，千万别直接把数字当成外径，差之毫厘谬以千里。

彻底摒弃“口头俗称”。人们常省略前缀（如直接说“要一根25的管”），这极易导致供应商误判。

管道选型看似简单，实则处处是细节。材通作为一家专注全屋环保管道的生产厂家，我们深知每一个尺寸符号背后都关系到项目的成败。如果您在选型或下单时有任何拿不准的地方，欢迎随时联系我们。

注：本文为科普性选型指引，具体工程请以最新国家标准、设计文件及专业工程师审查意见为准；
